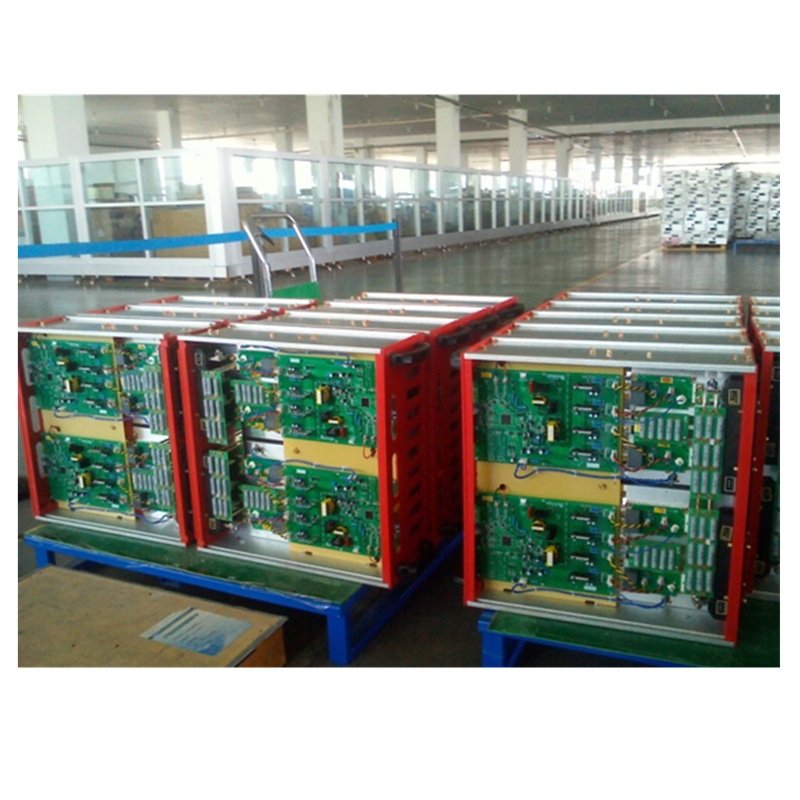

功率单元，原装配件ADSVG奥东

	加工定制：是		品牌：奥东		型号：ADSVG
	类型：跟踪补偿		用途：节约用电，提高功率因数		产地：襄阳

产品简介：加工定制:是 ;品牌:奥东 ;型号:ADSVG ;类型:跟踪补偿 ;用途:节约用电，提高功率因数 ;产地:襄阳

襄阳奥东电气有限公司

详细介绍：

供应奥东电气ADSVG功率单元，原装配件厂家直发

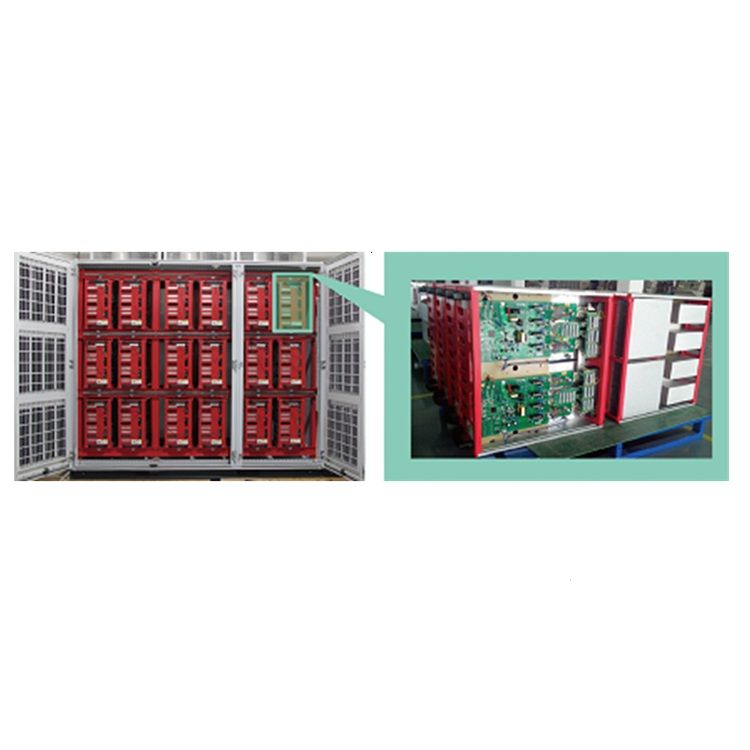

奥东电气ADSVG的功率柜主要由功率单元组成，构成了ADSVG无功补偿的主体。功率单元分三相安装，每相单元个数相等，单元输出波形叠加成整机输出波形。每个功率单元都承受全部的输出电流、1/N的相电压、1/(3N)的输出功率。单元模块工作时会产生部分热量，由柜顶或后柜门设计的风机强制散热。功率柜单元排布如图所示。

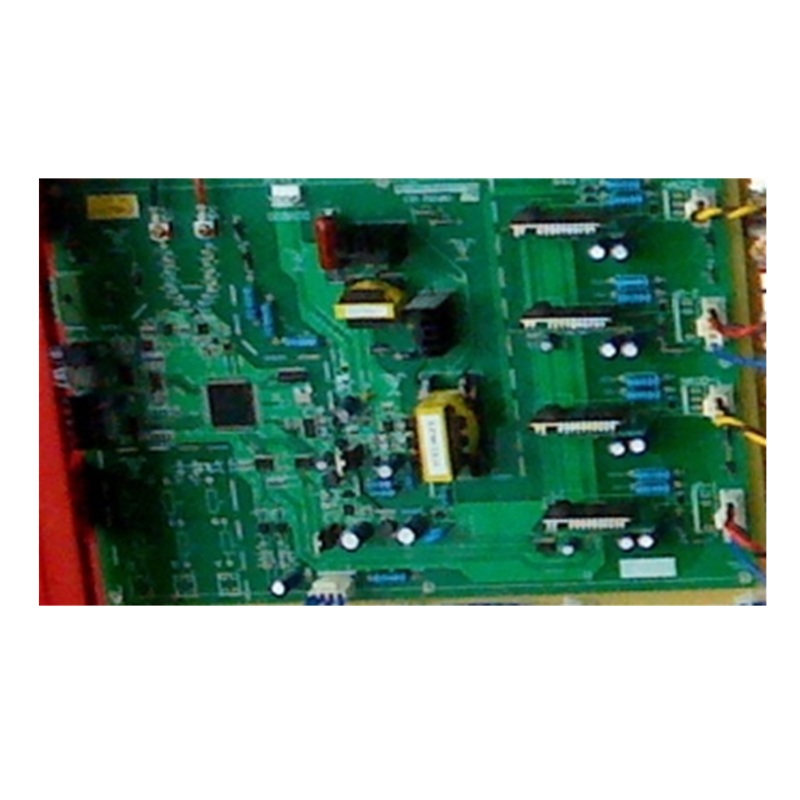

功率单元内置多种电路板，单元控制部分除了采样回路、保护回路和输出驱动回路外，所有的逻辑和通讯处理均采用复杂可编程逻辑器件（CPLD）完成，智能化的设计使得硬件更简单，软件更灵活，抗干扰能力更强，可靠性更高，便于以后的功能改进和升级。

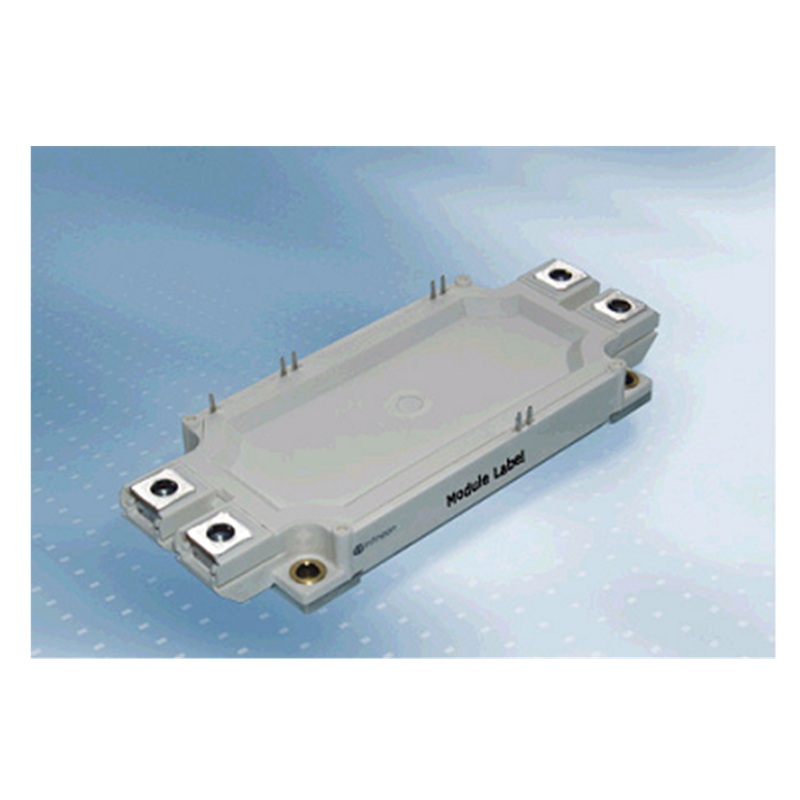

功率模块采用德国英飞凌模块或者其他品牌模块。

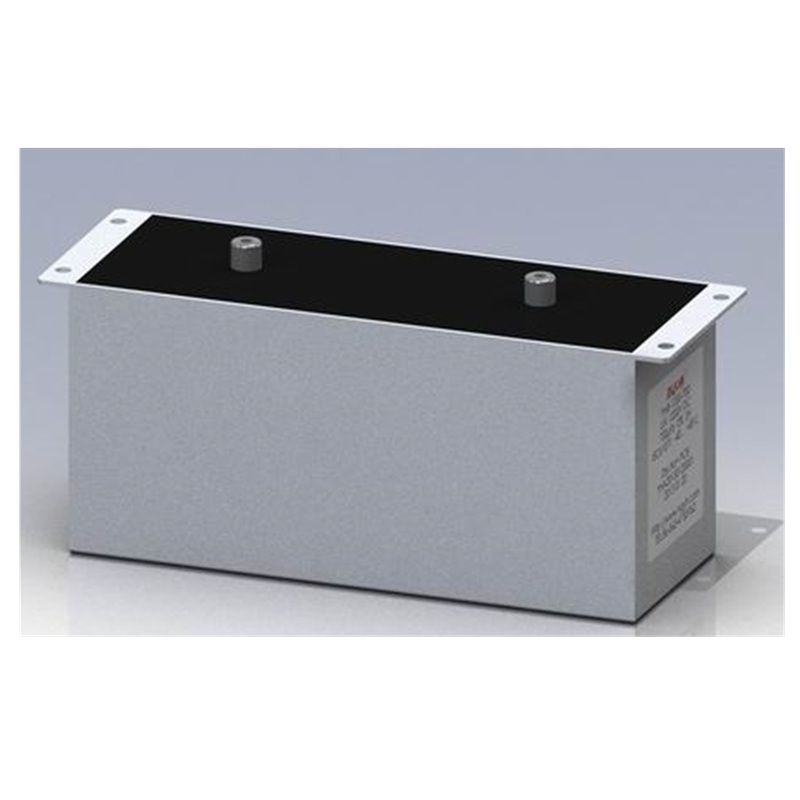

直流电容精心选用品牌的薄膜电容，采用德国创世普PHD型耐高温聚丙烯基膜，特殊的蒸镀材料，既满足高电压、大电流冲击又具有良好的自愈性，为产品可靠性提供了有力保障；增加了留边的宽度，更好的保证了边缘电气绝缘距离，杜绝了局部放电现象；引出端子的设计具备防转动和抗拉伸功能内部填充中温导热环氧树脂（UL 94V-0），无泄漏，不开裂。同样也可以选择其他品牌的直流电容。

每个功率单元均具有完善的保护功能（过流、过压、过温、驱动触发异常、通讯异常等），各单元状态均反馈到主控系统，控制器与功率单元之间采用光纤通讯技术，低压部分和高压部分完全可靠隔离，系统具有极高的安全性，同时具有很好的抗电磁干扰性能。

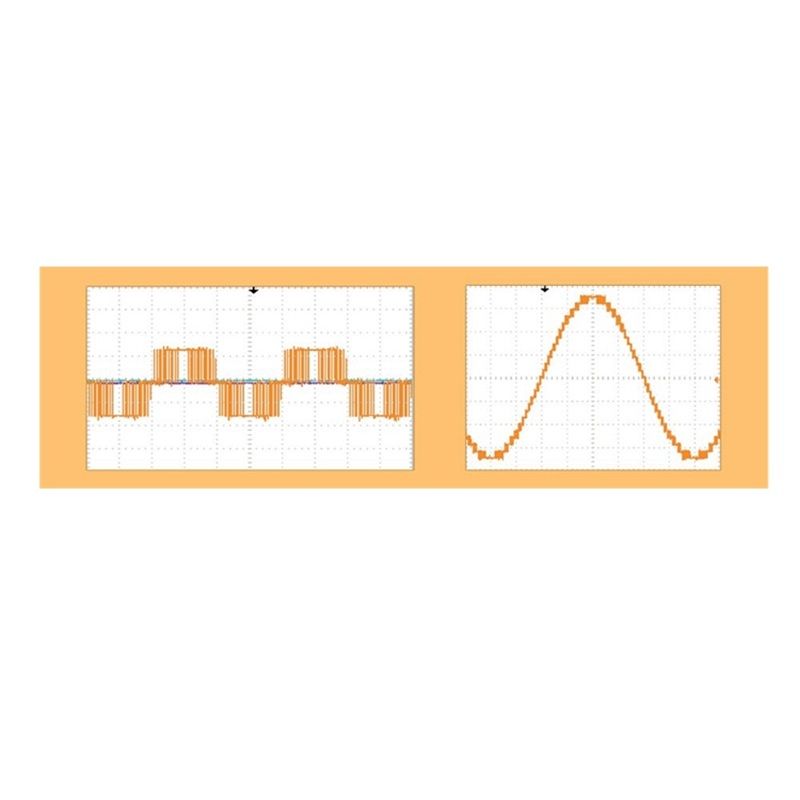

功率单元结构上完全一致，模块化的结构设计，使得功率单元可以任意互换，单元的外部接口只有两个或四个输出端子及两个光纤插口，这使得维护和检修更简单。在单元已有冗余的情况下其它功率单元发生故障，用户可以简单更换备用功率单元，为恢复生产赢得宝贵时间。每个单元通过IGBT逆变桥实现SPWM控制，可得到如图所示的单元输出波形。
单元链接后三相之间进行星型或角型连接并通过电抗接入电网，通过对每个单元的PWM波形的叠加，可得到逼近正弦的阶梯PWM波形，如图所示为10kV星型连接的单相波形。
