高压变频器在集中供暖项目中的实际应用案例 集软启动变频调速补偿为一体的节能装置
2021-12-30
10KV 630KW 3台国产*品牌循环水泵，前期由于没有配套高压变频器，当地供电公司也建议客户增加此设备，以保证设备安全起动和变频调速，业主经过多家综合实力及性价比对比之后，*终选择采用襄阳奥东品牌高压变频器（一拖一、手动旁路）。
高压变频器在集中供暖项目中的实际应用案例，集软启动变频调速补偿为一体的节能装置，高压变频器在集中供暖项目中实现节能调速的作用，以下奥东电气分享实际应用案例，通过案例来介绍产品高压变频器是如何工作的，如何发挥各种性能，实现节能调速的目的。
项目情况：
蒙古乌兰察布察右前旗某大型集中供暖项目，配套10KV 630KW 3台国产*品牌循环水泵，前期由于没有配套高压变频器，准备投产运行过程中发现少了软启动和节能调速设备，当地供电公司也建议客户增加此设备，以保证设备安全起动和变频调速，即可以实现节能效果，又可以保证电网质量，一举多得，业主经过多家综合实力及性价比对比之后，*终选择采用襄阳奥东品牌高压变频器（一拖一、手动旁路）。
增加高压变频器后的系统图：

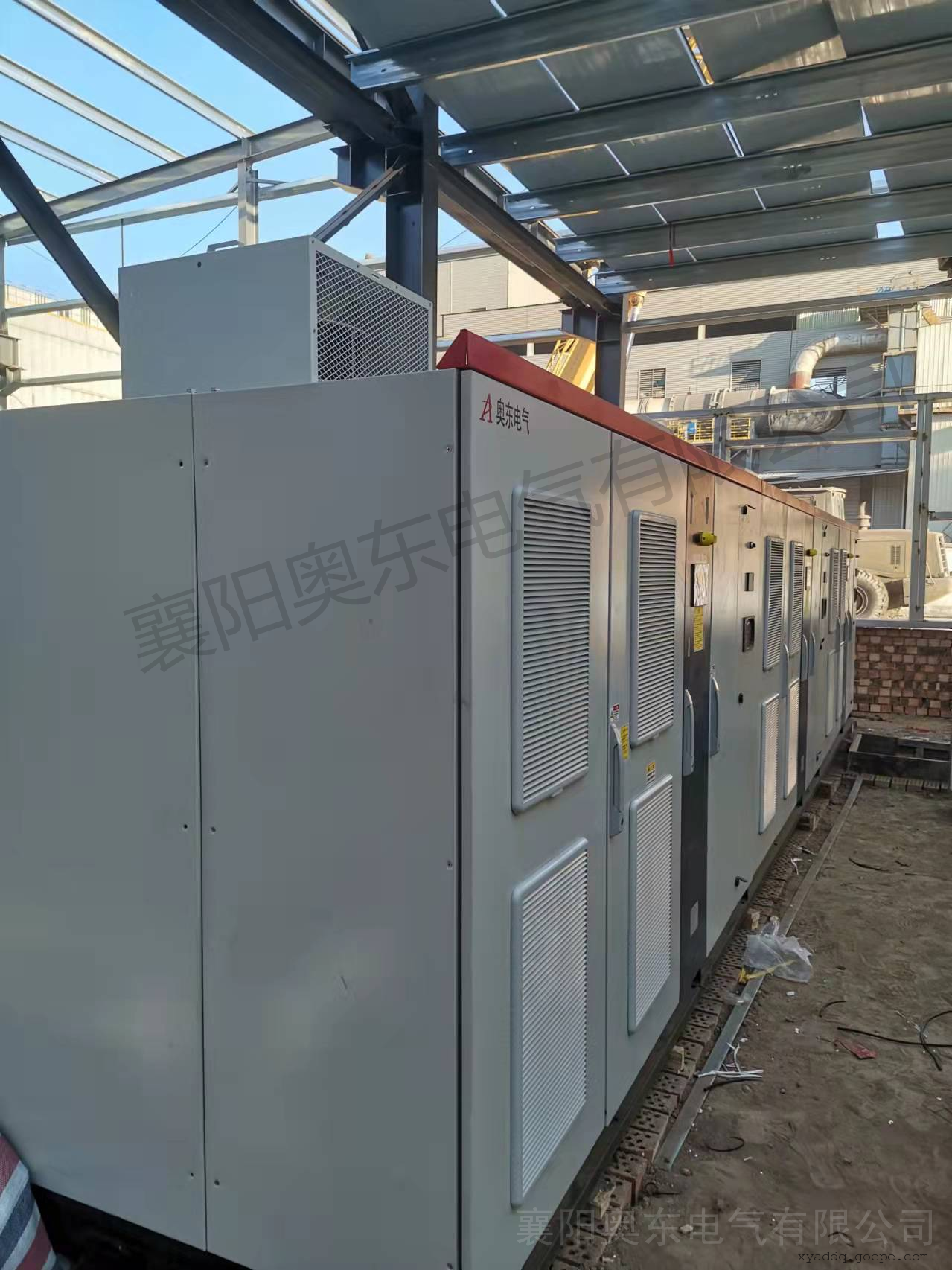

现场高压变频器图片：
当地气候：察哈尔右翼前旗多寒干燥，风多雨少，昼夜温差大，气候属于北温带大陆性干旱气候，冬季长达五个月之久，年均气温为4.5°C。*高气温为39.7°C。（出现在1965年05月22日），*低气温－34.4°C。年降水量376.1㎜，且多集中在7～8月上旬。年均无霜期131天。早霜一般在9月10日左右出现，晚霜（因山，滩区气候不同）在3月23日～5月30日之间。风向多为偏西风。
现场水泵图片：
高压变频器技术参数表：

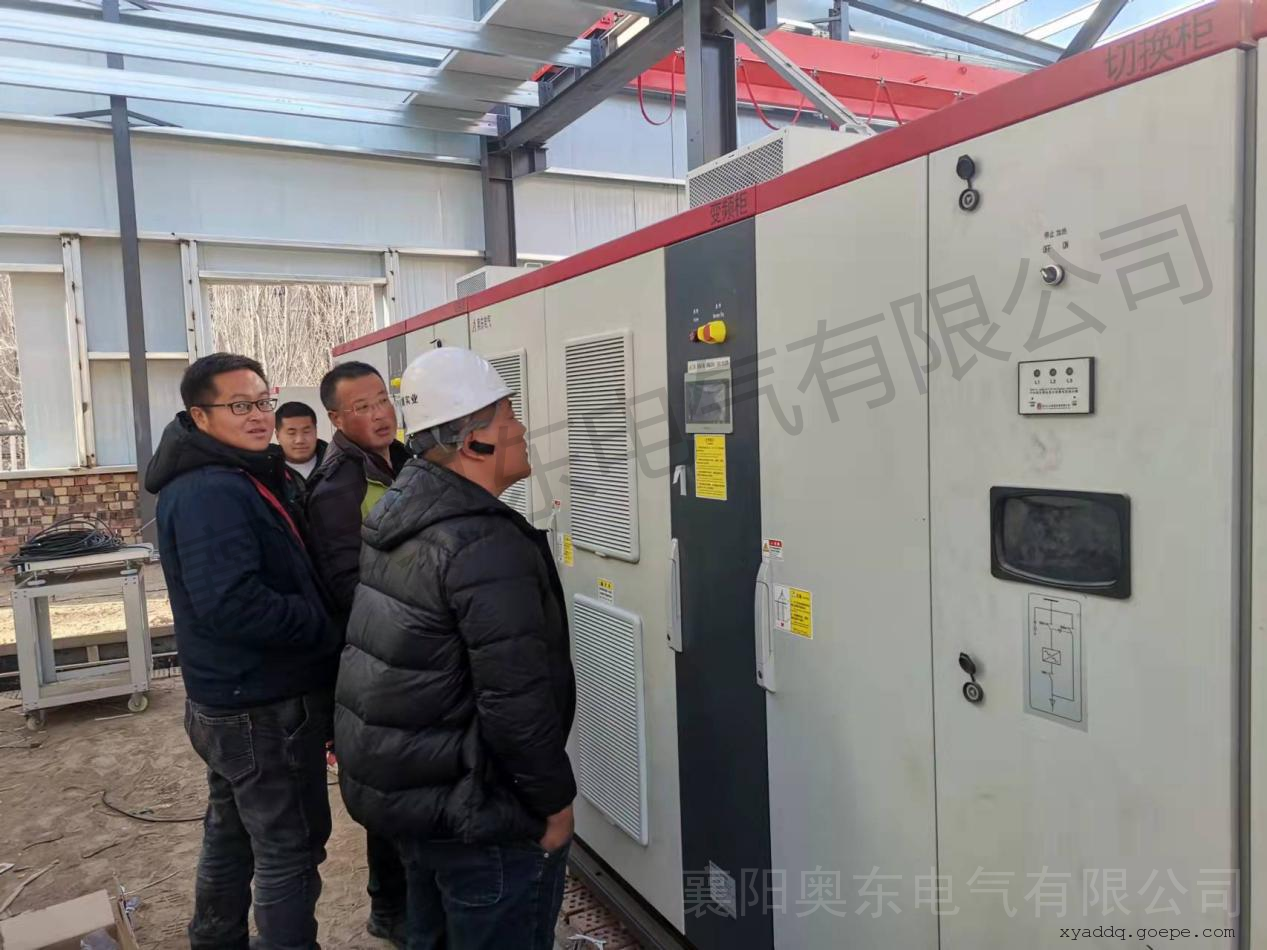

高压变频器在调试培训过程图片：
由于当地气候条件苛刻，低温天气气温极低，对高压变频器运行是一大考验，襄阳奥东品牌高压变频器以各方面卓越的性能指标，成功被客户选中，现场调试一次性成功投入运行，获得客户及当地政府部门领导的高度评价，为当地老百姓送温暖贡献我们的一份力量！
项目情况：
蒙古乌兰察布察右前旗某大型集中供暖项目，配套10KV 630KW 3台国产*品牌循环水泵，前期由于没有配套高压变频器，准备投产运行过程中发现少了软启动和节能调速设备，当地供电公司也建议客户增加此设备，以保证设备安全起动和变频调速，即可以实现节能效果，又可以保证电网质量，一举多得，业主经过多家综合实力及性价比对比之后，*终选择采用襄阳奥东品牌高压变频器（一拖一、手动旁路）。
增加高压变频器后的系统图：
当地气候：察哈尔右翼前旗多寒干燥，风多雨少，昼夜温差大，气候属于北温带大陆性干旱气候，冬季长达五个月之久，年均气温为4.5°C。*高气温为39.7°C。（出现在1965年05月22日），*低气温－34.4°C。年降水量376.1㎜，且多集中在7～8月上旬。年均无霜期131天。早霜一般在9月10日左右出现，晚霜（因山，滩区气候不同）在3月23日～5月30日之间。风向多为偏西风。
现场水泵图片：
| 序号 | 名 称 | 保证值 | 备注 |
|---|---|---|---|
| 1 | 使用标准 | Q/0830ASD001—2018企业标准 | |
| 2 | 型式 | 高-高方式 | |
| 3 | 供货商及产地 | 襄阳奥东电气有限公司 | |
| 4 | 安装地点 | 室内 | |
| 5 | 技术方案 | 多电平串联，交直交、电压源型、高高方式 | |
| 6 | 对电动机要求 | 异步/同步电动机 | |
| 7 | 变频器输入侧有无熔断器 | 单元输入侧有两相熔断器 | |
| 8 | 额定输入电压6或10 /允许变化范围（kV） |
10KV /+10%~-10% | |
| 9 | 系统输入电压（kV） | 10KV | |
| 10 | 系统输出电压（kV） | 10kv | |
| 11 | 系统输出电流（A） | 功率/（电压*1.732*功率因数（一般为0.8）） | |
| 12 | 逆变侧*高输出电压（kV） | 10KV | |
| 13 | 额定容量（kVA） | 700kva | |
| 14 | 额定输入频率/允许变化范围 | 45-55Hz | |
| 15 | 对电网电压波动的敏感性 | +10%~-10%满载输出；降低35%以内降额连续运行；输入电压波动到额定电压65%以下或突然停电在3秒内恢复可立即再启动 | |
| 16 | 变频器效率 | >96％(额定输出时，含变压器) | |
| 17 | 输入输出电流谐波 | <3％（额定负载时） | |
| 18 | 可靠性指标(平均无故障工作时间) | 40000小时 | |
| 19 | 输入侧功率因数 | >0.96（20％负载以上） | |
| 20 | 控制方式 | 多级正弦PWM控制 | |
| 21 | 控制电源/容量 | 单相AC220V±10%，2kVA | 现场提供 |
| 22 | 整流形式 | 二极管全桥整流 | |
| 23 | 逆变形式 | IGBT单相逆变 | |
| 24 | 传动象限 | 1、3 | |
| 25 | 电隔离部分是否采用光纤电缆 | 是 | |
| 26 | 噪声等级 | 小于80dB | |
| 27 | 冷却方式 | 强制风冷 | |
| 28 | 过载能力 | 130％1min，180%立即保护 | |
| 29 | 变频器损耗 | 功率*2% | |
| 30 | 系统总损耗 | 功率*4% | |
| 31 | 标准控制连接 | 开关量硬连接 | |
| 32 | 模拟量信号(输入)规格及数量 | 工业标准信号：4～20mA/0～5V 3路 | |
| 33 | 模拟量信号(输出)规格及数量 | 工业标准信号：4～20mA/0～5V 4路 | |
| 35 | 开关量信号(输入)规格及数量 | 无源接点，24点 | |
| 36 | 开关量信号(输出)规格及数量 | 继电器接点，AC220V/5A或DC24V/5A 16点 | |
| 37 | 防护等级 | IP31 | |
| 38 | 操作键盘 | 触摸式标准操作面板 | |
| 39 | 界面语言 | 简体中文 | |
| 40 | 变频装置外形尺寸（含切换柜） | 3000*1500*1980 | mm |
| 41 | 盘前或盘后维护 | 盘前盘后均可 | |
| 42 | 是否需要输出滤波器 | 否 | |
| 43 | 是否需要升压变压器 | 否 | |
| 44 | 售后服务的承诺 | 发生问题，24小时以内到达现场维修 |
